Hach SC4500 transmitter

SC4500 Transmitter

SC4500-transmitteren er utformet for å enkelt integreres i ditt nåværende system, samtidig som du underveis kan oppgradere dersom dine behov endres.

Med et bredt spekter av analoge og digitale tilkoblingsmuligheter og intelligente sensor- og dataadministrasjonsfunksjoner låser SC4500 opp fremtiden for deg.

Hvorfor SC4500?

Enkel adopsjon
Den velkjete opplevelsen av en moderne berøringsskjerm, mulighet til å bruke dine nåværende Hach-sensorer, og samme fotavtrykk som SC200 gjør installasjon og integrasjon sømløst.

Ingen tid for nedetid
Innebygd programvare for overvåke og diagnose sikrer målesikkerhet og reduserer risikoen for uvented driftsstans ved å tilgjengeliggjøre proaktiv vedlikeholdsplanlegging, inkludert trinnvise instruksjoner.

Tilkoblingsmulighetene du trenger
Gir lokal kommunikasjon til SCADA eller PLS, samt ekstern tilgang gjennom et sikkert og skybasert tilkoblingsalternativ for å integrere med Claros.


Noen utvalgte spesifikasjoner:
  • Transmitter 2 kanal for vegg eller tavle montering. Tilkopling for 2 stk digitale sensorer type SC.
  • Transmitteren gjenkjenner type sensor vedtilkopling. Måleområde avhenger av sensortype.
  • 3,5" TFT fargedisplay med kapasitiv touch-funksjon.
  • 5 stk. mA utganger galvanisk skillt, 2 stk. releer (SPDT), maks 5A resistiv last.
  • Programmeringsvalg: Alarm, Tid, tilsatsstyring,  PID styrt eller systemalarm.
  • Beskyttelsesgrad IP66. Mål(BHD)= 144x144x192mm. vekt 1,7Kg.
  • Bus opsjoner: Modbus TCP,  Profibus DPV1, Profinet IO, EtherNet IP.
  • Nettverksopsjoner: LAN, ekstern 4G, Wi-Fi.
  • USB port for nedlasting av data og software oppdatering.
  • Kraftforsyning 100-230VAC +/- 10%. 50/60Hz, 1A.
  • CE godkjent.

Klikk her for å laste ned produktdatablad, bruksanvisning og annen dokumentasjon fra vår leverandør, Hach.

  • Spesifikasjoner

    Beskrivelse
    Mikroprosesstyrt og menydrevet transmitter som betjener sensoren

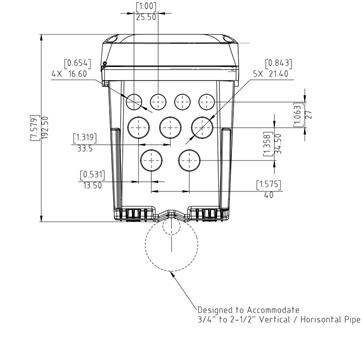

    Mål
    ½ DIN - 144 x 144 x 192 mm (5.7 x 5.7 x 7.6 in.)



    Vekt
    1.7 kg (transmitteren u/tilkoblede moduler og sensorer)



    Display
    3.5-tommer TFT fargedisplay med kapasativ berøringsskjerm



    Kabinett
    UL50E type 4X, IEC/EN 60529–IP 66, NEMA 250 type 4XMetallkapsling med korrosjonsbestandig finish



    Driftstemperatur
    -20 til 60 °C (8 W (AC)/9 W (DC)
    -20 til 45 °C (28 W (AC)/20 W (DC)
    Linær reduksjon mellom 45 og 60 °C (-1.33 W/°C)



    Lagringsforhold
    -20 til 70 °C, 0 - 95% relative fuktighet, ikke-kondenserende



    Drift/Oppbevaringshøyde
    Max 2000 meter



    Installasjonskategori
    Kategori II



    Forurensningsgrad
    4



    Beskyttelsesklasse
    I, koblet mot jord



    Effektkrav
    AC transmitter: 100-240 VAC ±10%, 50/60 Hz; 1 A (28 W sensorbelastning)
    DC transmitter: 24 VDC +15% -20%; 2.5 A (20 W sensorbelastning)



    Målinger
    To enheter, digital SC-sensorer (digitale)



    Reléer
    To reléer (SPDT);
    Ledningsstørrelse: 0.75 til 1.5 mm²
    AC kontroller
    Maksimal koblingsspenning: 100 - 240 VAC
    Maksimal koblingsstrøm: 5 A resistiv/1 A Pilot Duty
    Maksimal brytereffekt: 1200 VA resistiv/360 VA Pilot Duty DC transmitter
    Maksimal koblingsspenning: 30 VAC eller 42 VDC
    Maksimal koblingsstrøm: 4 A resistiv/1 A Pilot Duty
    Maksimal brytereffekt: 125 W resistiv/28 W Pilot Duty



    Kommunikasjon (opsjon)
    Analog:

    • Fem 0-20 mA eller 4-20 mA analoge utganger på hver utgangsmodul
    • Opptil to analoge inngangsmoduler (0-20 mA eller 4-20 mA). Hver inngangmodul erstatter en digital sensorinngang.

    Digital:

    • Profibus DPV1
    • Modbus TCP
    • Profinet IO
    • Ethernet IP



    Nettverkstilkobling
    LAN: To Ethernet-uttak (10/100 Mbps)
    Mobilnett: Ekstern 4G
    Wi-Fi



    USB
    Benyttes for datanedlasting og programvareoppdateringer. Transmitteren registrerer ca. 20 000 datapunkter for hver tilkoblet sensor.



    Sertifisering
    CE. ETL sertifisert iht. UL og CSA sikkerhetsstandarder (med alle sensortyper), FCC, ISED, KC, RCM, EAC, UKCA, SABS, C (Marokko)



    Garanti
    12 måneder



    Kompatible nettverksløsninger
    GSM 3G/4G (eks. Telenor, Telia, Vodafone etc.)
    CDMA (eks. Verizon)
